[VIDÉO] Kit de mise en baie : guide de montage de la Freebox Pro (pour toute commande à compter du 14/01/2025)

Découvrez grâce à ce pas à pas vidéo et aux étapes détaillées, comment monter face avant ou face arrière votre Freebox Pro dans un rack 1U.

Son format n’est pas compatible avec la version précédente de la Freebox Pro.

La vidéo

Les étapes détaillées

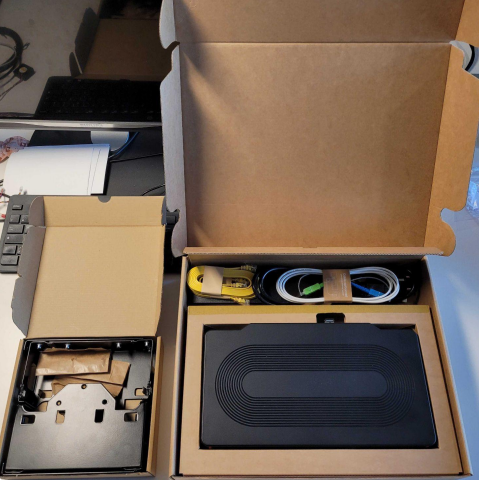

La Freebox Pro et le rack se trouvent dans deux cartons différents.

Vous trouverez tous les accessoires dans le compartiment au dessus de la box (alimentation, fibre, câbles RJ 45).

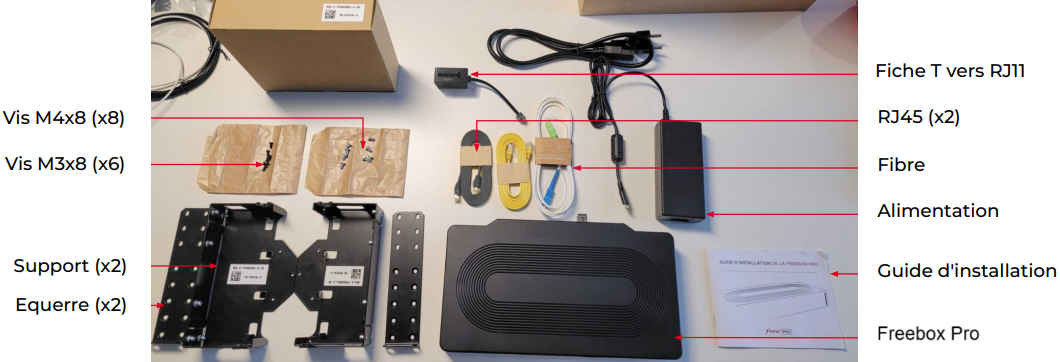

Voici la liste des composants présents dans les 2 cartons (Freebox Pro et kit de mise en baie).

Etape 1 : Préparez la Freebox Pro pour la mise en rack

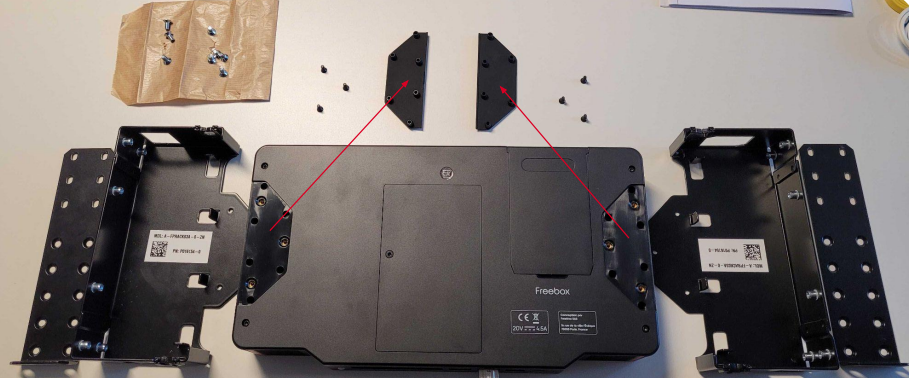

Retirez les 2 pads en caoutchouc sous le produit et préparez les vis M3x8.

Etape 2 : Assemblez le rack

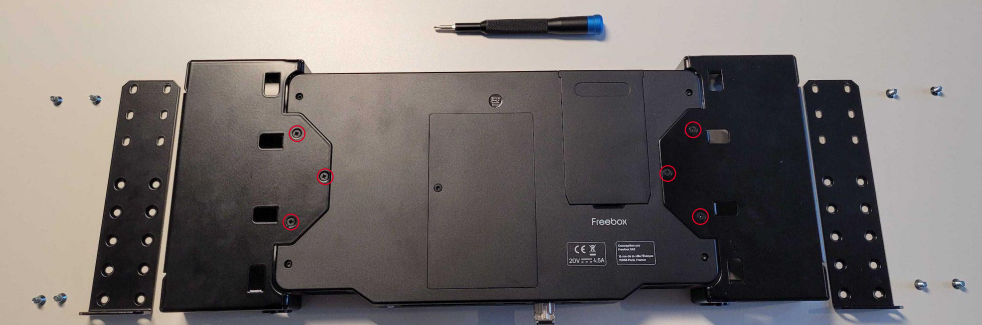

A l’aide d’un tournevis cruciforme et des 6 vis M3, vissez les supports sur la box (3 vis par support).

Etape 3 : Réglez le rack

Vissez les équerres sur les support ( 4 vis M4 par équerre).

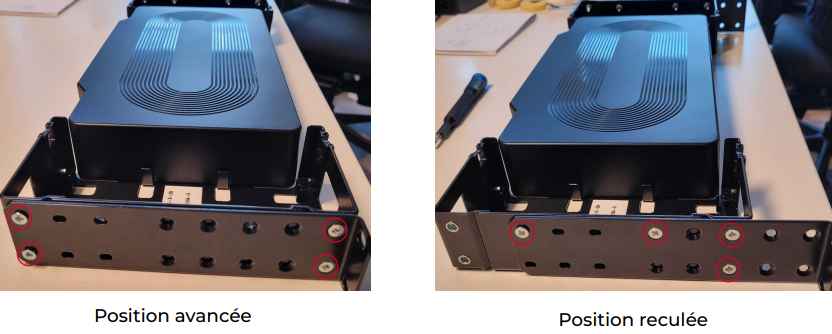

Vous pouvez ajuster la profondeur du rack en fonction de la position des équerres.

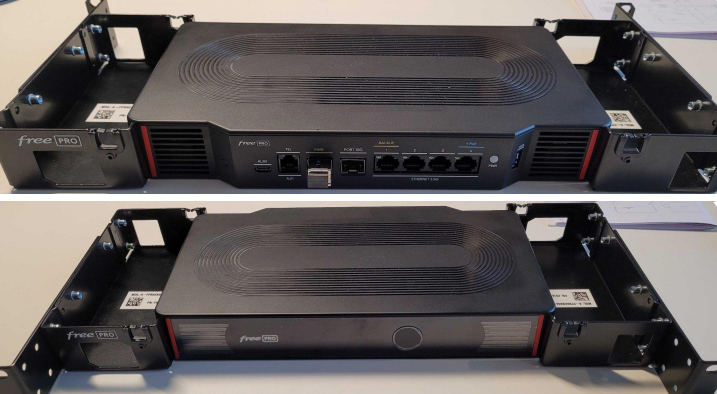

Etape 4 : Définissez le sens de la Freebox Pro dans le rack

L’avant et l'arrière du rack sont les mêmes.
Vous pouvez donc inverser la position de la Freebox Pro dans le rack en changeant seulement les équerres de place.

Etape 5 : Effectuez les branchements

En fonction de l’architecture de l’armoire, la sortie de l’alimentation peut varier.

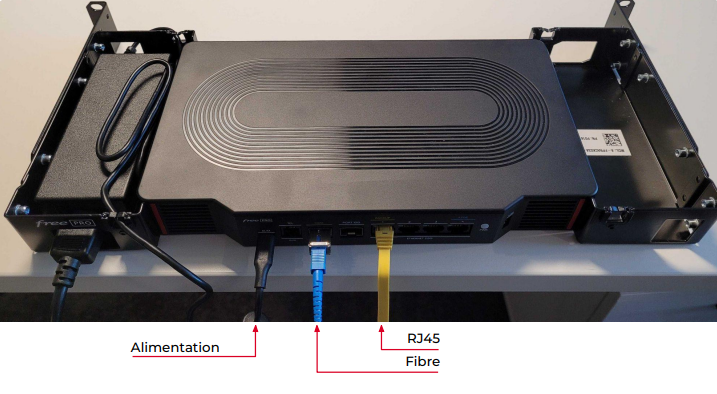

Toutes les configurations sont possibles. Ici nous avons une sortie d’alimentation côté connecteurs.

Voici une configuration avec une sortie d’alimentation côté écran.
